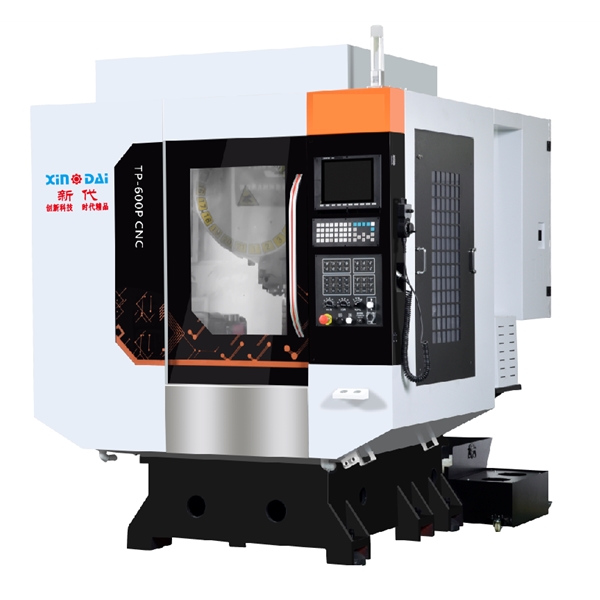

XD-TP700P 立式鉆攻機（三菱M80B數控系統）
|
序號 |
規格型號 |
XD-TP700P 立式鉆攻機 |
數量 |
1臺 |
價格 |
|
|
1 |
主機（型號/名稱） |
XD-TP700P 立式鉆攻機 （三菱M80B數控系統) |
|
|||
一、基本配置
主機（型號/名稱）：XD-TP700P 立式加工中心
系統配置：三菱M80B數控系統
|
序號 |
機床型號 |
單位 |
TP700P |
|
1 |
工作臺尺寸 |
mm |
800*420 |
|
2 |
工作臺最大荷重 |
kg |
330 |
|
3 |
T 型槽 (槽*寬*槽距) |
mm |
3-18*125 |
|
4 |
X.Y.Z 軸行程 |
mm |
700*400*330 |
|
5 |
主軸端面至工作臺面距離 |
mm |
150-480 |
|
6 |
主軸轉速 |
rmp |
20000 |
|
7 |
主軸鼻端錐度 |
|
BBT30 |
|
8 |
主軸馬達 |
kw |
3.7/5.5 |
|
9 |
X/Y/Z 軸馬達 |
kw |
1.5/1.5/3(帶剎車) |
|
10 |
X/Y/Z 軸快速位移 |
m/min |
48/48/48 |
|
11 |
刀庫容量 |
T |
21 |
|
12 |
定位精準 |
mm |
|
|
13 |
重復定位精準 |
mm |
0.005/300mm |
|
14 |
切削進給速度 |
m/min |
1-8000 |
|
15 |
線性導軌 (線軌寬度) |
mm |
XYZ:3040/30/30 |
|
16 |
滾珠絲桿 |
mm |
XYZ:2816/2816/3216 |
|
17 |
機床尺寸 (長*寬*高) mm |
mm |
2000*2300*2300 |
|
18 |
重量 |
kg |
約 300 |
三、配置表
|
配置清單（三菱系統） |
|||
|
序號 |
名 稱 |
數量 |
生產地 |
|
1 |
三菱M80B數控系統 |
1 套 |
臺灣三菱 |
|
2 |
三菱M80B一體驅動，電機 |
1 套 |
臺灣三菱 |
|
3 |
直連主軸BBT30- 100- 20000 |
1 支 |
臺灣怡泰 |
|
4 |
翻轉式伺服刀庫BT30-21T |
1 個 |
臺灣怡泰 |
|
5 |
C3 級滾珠絲桿( C3級規格：36mm 螺距：16mm) |
1 套 |
上銀/銀泰 |
|
6 |
XY軸 P 級滾珠線軌 ( MSA35/MSA45/MSA45 ) |
1 套 |
上銀/銀泰 |
|
7 |
Z軸 P 級滾柱線軌 ( X軸 25線軌 Y軸 30線軌 Z軸 35 線軌) |
1 套 |
上銀/銀泰 |
|
8 |
操作面板 |
1 套 |
臺灣三菱 |
|
9 |
電器部分 |
1 套 |
法國施耐德 |
|
10 |
氣動系統 (含氣槍) |
1 套 |
|
|
11 |
冷卻系統 (含水槍) |
1 套 |
|
注：制造廠家保留因采購周期等原因更換同等品牌的機床配件而不另行通知的權利。
四.機床主要結構特點
本機床是一臺立式三軸加工中心機床，由 X、Y、Z 三軸立式加工中心，是一臺高效多功能的三軸數控加工機床。
1、HT300 高級樹脂砂造型鑄件，一體成型超寬底座提供較為穩固的載荷支撐 能力，加寬結合面跨距的人字形立柱提升機床剛性，支持重切削加工。
2、工作臺與鞍座使用“十字”滑臺結構連接，保證 X 軸與 Y 軸的垂直度。
3、C3 級絲杠與 P 級線軌組合搭配提升機床傳動精度及長期穩定性。
4、700*420 尺寸工作臺，五軸轉臺Y 方向安裝以后，不占用大部分空間，可 以滿足五軸加工，也不影響做三軸產品。
5、BT30-¢100-20000 轉高速高精度直連主軸可通過高轉速滿足加工產品的光 潔度和高精度滿足快速穩定攻牙。
6、BT30-21T 伺服刀庫，由于傳統機械刀庫，減少換刀時間，提升加工效率
本機床適用于各種復雜零件、模具、葉片等復雜曲面的多品種中小批量生產，適用于汽車、能源、醫療等行業的各零件等的加工。
本機床有 X 軸，Y 軸，Z 軸三個坐標軸，因而可以節省工藝裝備，縮短生產周期，從而可以降低成本，提高經濟效益。由于本機床的高質量、高效益、高適用度，目前在機械加工行業中應用越來越廣泛。
五. 通用要求
1．機床使用環境
（1）機床環境使用溫度： 10℃～40℃
（2）使用環境相對濕度：應控制在 35~90%之內
2．電源電壓：3 相 ，380V，每相額定電流 120 A，電壓波動±10%范圍內 50Hz
3. 如果使用地區電壓不穩定，機床應配備穩壓電源，以保證機床的正常工作。
4. 機床應有可靠的接地：接地導線為銅質導線，線截面不小于 16mm2，接地電阻小于 4 歐姆。
5.機床供電方式采用 TN-C，TN-S 系統，對于采用 TT 供電系統的用戶，用戶需增加隔離變壓器。
6. 氣源要求：流量應大于 500L／min
壓力應大于..... 0.6MPa
氣源清潔度 過濾精度 100μm
干 燥 度 露 點 溫 度 為 10℃
7. 為保證機床的正常工作性能，氣源壓縮空氣如果達不到氣源要求，應在機床進氣前增加一套氣源凈化裝置（除濕、除油、過濾）。
8. 機床應避免其它較高熱源的輻射和振動，以免機床產生故障或喪失機床精度。
|
序號 |
名稱 |
套數 |
備注 |
|
1 |
機械使用說明書 |
1 |
|
|
2 |
電氣使用說明書 |
1 |
|
|
3 |
合格證明書 |
1 |
|
|
4 |
數控系統操作說明書 |
1 |
|
|
5 |
數控系統維修說明書 |
1 |
|
七. 機床執行標準及驗收
1、參考標準：
《金屬切削機床通用技術條件》 GB9061-2006
《金屬切削機床安全防護通用技術條件》 GB15760-2004
《機床包裝技術條件》 JB/T8356.1-96
《機械電氣安全機械電氣設備 第1 部分：通用技術條件》GB5226.1-2008
《 加 工 中 心 技 術 條 件 》 JB/T8801-1990
《加工中心 檢驗條件 第2 部分：立式加工中心幾何精度檢驗》JB/T8771.2-1998
《加工中心 檢驗條件 第4部分：線性和定位和重復定位精度檢驗》JB/T8771.4-1998（等同采用ISO8636.1:2000）
《加工中心 檢驗條件 第7 部分：精加工試切件精度檢驗》JB/T8771.7-1998
2、安裝前，用戶應準備妥機床地基、電源、氣源等其他條件，機床到達甲方現場后，用戶應先將機床就位后通知乙方，乙方接到甲方通知后進行機床的安裝調試工作。機床安裝調試過程中，甲方派人參加安裝調試的全過程，但甲方人員只是學習了解和配合，機床安裝調試主要由乙方完成。需要甲方提供的，希望甲方在一定的范圍內提供方便。
1、在乙方工廠，乙方為甲方免費培訓一名機床使用操作編程及日常維護人員，培訓時間 2 日。培訓內容包括：設備的操作、編程及日常機械電氣維護等。
2、乙方對培訓的效果和質量負責。乙方委派經驗豐富、合格的技術人員進行技術培訓。如果乙方委派的技術人員不符合本條規定，或者玩忽職守，或者違反國家法律，甲方有權通知乙方進行撤換。
1、機床備品備件請見機床裝箱單。
2、應急響應：接通知后，乙方應在 12 小時內響應。
3、質保期：機床自驗收結束后，雙方簽訂終驗收紀要之日起，機床包修壹年。
4、質保期內的維修、維護費用。
A、乙方在質保期內免收維修、維護費用。
B、但在質保期內，確由甲方使用不當造成質量問題，而損壞零部件的，乙方將免費維修服務，但更換的零部件成本需由甲方承擔。
5、超出質保期限的維修、維護：
A、乙方將提供終身優質有償維護。
B、更換零部件，可由甲方自行購買，也可委托乙方采購。
十、其他事項：
1、本協議屬合同附件之一，具有同等法律效力，自合同生效之日起同時生效。
2、執行過程中如有爭議，由雙方友好協商解決。
3、本技術協議一式二份,甲乙雙方各持一份。
