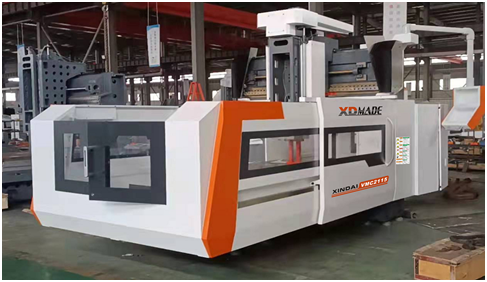

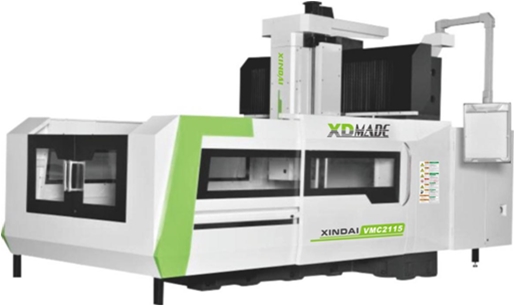

XD-2115龍門加工中心機（臺灣新代系統）（X軸行程2100 mm  Y軸行程1500 mm Z軸行程720 mm） 技術協議

一、設備技術描述

整　機：整機采用動工作臺龍門式結構。床身固定，工作臺在床身上作X向移動。滑枕在滑座上作Z向移動。滑座連同滑枕在龍門橫梁上作Y向移動。X、Y軸配備重載線軌，Z軸為四線軌。主軸組件置于滑枕下端。整機布局合理，外形美觀，操作方便。

主　軸：采用高速主軸單元，主軸采用BT50規格，具備中心吹氣功能。

刀　庫：刀庫采用圓盤式刀庫，質量可靠，性能穩定。

驅　動：三軸電機與高精度滾珠絲杠采用直聯驅動的方式，滾珠絲杠經過預拉伸安裝，提高傳動剛性及定位精度。

機床所有零部件加工、裝配成品質量符合產品圖紙及相關技術要求，其精度標準符合GB/T17421-2000《機床檢驗通則》及GB/T19362.1-2003《龍門銑床檢驗條件》的有關規定。

二、機床參數與配置

1.1. 基本參數

三、機床標準配置

四、機械特性

1)      采用線接觸運動；具有摩擦阻力小，移動速度快，使用時間長等顯著特點。

2)      采用C3級絲桿摩擦阻力小兼具高精度、可逆性和商效率等特點。

3)      采用BT50-24T刀庫，可容納多支刀具使用，提高了機器的多樣性，減少換刀時間，能適應多種加工需求。

4)      采用大外徑主軸，保證主軸的剛性，同時減少重切時的振動，保證加工光潔度。

5)      立柱結構采用高剛性結構設計，滿足各類材質的加工剛性需求，提高加工精度。

6)      工作臺鞍座“十”字滑臺結構，XY軸呈“十”字滑臺，確保產品的形位工差精度。

五、機床工作環境

1）電源：380V±10%，50Hz±2%，三相交流，用戶須配備交流穩壓裝置。環境溫度：0°

C~40°C。 相對濕度：35~90%，無凝露。

六、技術服務

安裝調試：供方負責在需方現場免費安裝、調試設備，并對操作維修人員現場進行

免費培訓,培訓方式：由供方負責對需方操作人員和維修技術人員進行機床操作、

故障排除及保養等方面的現場授課及培訓，具體雙方商定。

技術支持：供方提供有效的技術支持，可根據需方加工產品所用夾具、治具在設計

應用方面提供技術支持。供方終身為需方提供免費的軟技術咨詢服務（如機床機械部分或系

統部分出現故障）。

保修：機床驗收后，機床提供 12個月免費保修（不可抗拒因素，人為除外），保修

期內免費提供零件及服務；供方在工作日接到機床故障報修24個小時內，售后服務人員到達

現場處理。保修期滿后供方可長期向需方提供全面優惠的易損維修配件。

注：所有選擇配置按其規格關聯相關參數。

此技術協議為合同的附件，具有同等法律效力。
