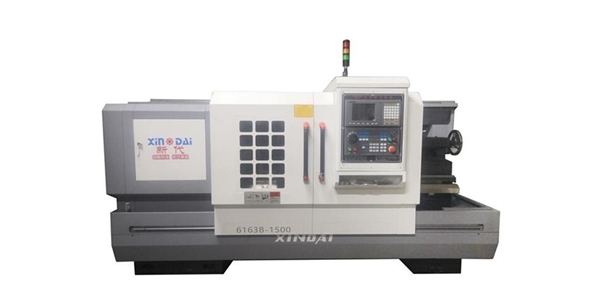

CKNC-6163B-1500 機械三檔變速數控車床（X軸大行程 350mm Z軸大行程1500mm）
一、主要技術參數
1.基本參數
|
項目 |
單位 |
|
|
床身上回轉直徑可達 |
mm |
Ф630 |
|
滑板上工件回轉直徑可達 |
mm |
Ф420 |
|
床身導軌寬度 |
mm |
400 |
|
兩距 |
mm |
1500 |
|
有效加工長度（4/6工位） |
mm |
1350 |
|
盤類車削可達 |
mm |
600 |
|
X軸行程 |
mm |
350 |
|
Z軸行程 |
mm |
1500 |
|
X/Z快移速度 |
mm/min |
4000/6000 |
|
X/Z軸伺服電機扭矩 |
N．m |
7/10 |
|
主軸轉速范圍 |
rpm |
L:45-180 M:180-750 H:600-1600 |
|
主軸頭形式 |
type |
A2-8 |
|
主軸通孔直徑 |
type |
Ф82 |
|
主軸內孔錐度 |
type |
公制90 1:20 |
|
手動卡盤及過孔 |
mm |
Ф320/82mm |
|
液壓三爪卡盤及過孔 |
mm |
10寸/68mm |
|
主軸電機功率 |
kw |
11 |
|
電動刀架形式 |
type |
4工位立式 |
|
刀具規格 |
mm |
25X25 |
|
尾座套筒直徑/行程 |
mm |
Ф75/150 |
|
尾座套筒孔錐度 |
mm |
MT-#5 |
|
加工精度 |
|
IT6 |
|
重復定位精度 |
mm |
X:0.012 Z:0.016 |
|
粗糙度 |
um |
Ra<=1.6 |
|
包裝外形尺寸 |
m |
3300*1700*1850 |
|
凈重/毛重 |
t |
3.2 |
二、數控系統主要功能 快速定位可調0%，25%，50%，100% 直線/圓弧/螺紋插補 小輸入單位 0.001mm 軟限位 反向間隙補償 恒線速切削 刀具半徑/長度補償 分/轉進給切換 坐標系偏移 用戶宏程序
三 、標準配置及可選配置清單
1.標準配置
|
名稱 |
標準配置 |
|
備注 |
|
床腳 |
分體 |
|
|
|
主軸頭類型 |
A2-8 |
國產 |
|
|
數控系統 |
新代6TA-E |
臺灣新代 |
|
|
X/Z軸伺服驅動 |
X電機功率 1.6KW |
臺灣新代 |
|
|
X/Z軸伺服電機 |
X電機功率 2.6KW |
臺灣新代 |
|
|
X/Z軸絲桿聯軸器 |
EK2 |
瑪莎 |
|
|
X軸滾珠絲桿 |
3205 |
漢江/北方 |
|
|
Z軸滾珠絲桿 |
4010 |
漢江/北方 |
|
|
X軸絲桿軸承 |
760204 |
長城 CSC |
|
|
Z軸絲桿軸承 |
760307 |
長城 CSC |
|
|
自動潤滑泵 |
VERSA-III型3L |
滬潤 |
|
|
四工位電動刀架 |
LDB4 |
常州亞新 |
|
|
主軸電機 |
11KW異步電機 |
南京巨磊 |
|
|
主軸變頻器 |
V350-4T0110 |
深圳四方 |
|
|
主軸編碼器 |
B-ZXF-1024BM |
長春禹衡光學 |
|
|
卡盤 |
手動320 |
環球 |
|
|
|
活動1個 |
|
|
2.（客戶買家指定） 配 置 optional CONFIGURATION
|
工作結束警示燈 |
|
工作燈照明 |
|
配活頂針1個 |
|
水泵200W |
.四、隨機附件清單
|
序號 |
名稱 |
規格 |
數量 |
備注 |
|
1 |
卡盤扳手 |
|
1件 |
|
|
2 |
刀架扳手 |
|
1件 |
|
|
3 |
內六角扳手 |
|
1套 |
5件套 |
|
4 |
螺絲刀 |
十字和一字 |
1套 |
各一件 |
|
5 |
開口扳手 |
17/19 22/24 |
2件 |
各一件 |
|
6 |
機床墊鐵 |
Ф160 |
6 |
|
五、隨機文件清單
|
序號 |
名稱 |
規格 |
數量 |
備注 |
|
1 |
機床檢驗合格證明書 |
|
1 |
|
|
2 |
機床機械使用說明書 |
|
1 |
|
|
3 |
機床電氣使用說明書 |
|
1 |
|
|
4 |
數控系統說明書 |
|
1套 |
|
本公司隨時在進行研究改進工作，因此保有隨時更改機床各項技術參數的權力，變更時恕不另行通知。
