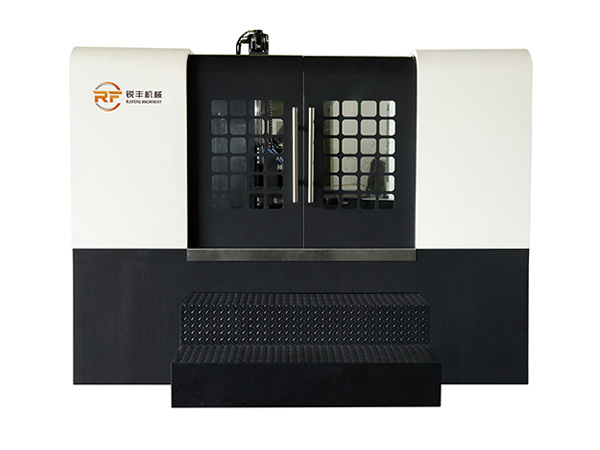

三軸臥式深孔鉆 詳情說明
三軸臥式深孔鉆 （型號 RFD-0606-600 RFD-0808-800 RFD-1008-1000 RFD-1310-1300 RFD-1611-1500 RFD-2112-1600 RFD-2515-1600 ）
一、 產品中心 三軸系列數控深孔鉆床簡述
機床立柱、底座、滑臺及工作臺等主要部件均使用鑄件制作，變形量小，精度高。
加工范圍廣，可加工孔徑3mm-35mm,有效加工深度一次最高可達2000mm。
超寬工作空間設計,更便于大型工件的裝夾和加工。

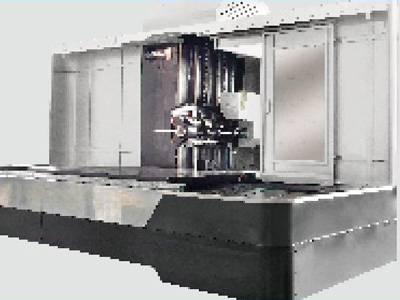

二、 產品詳情

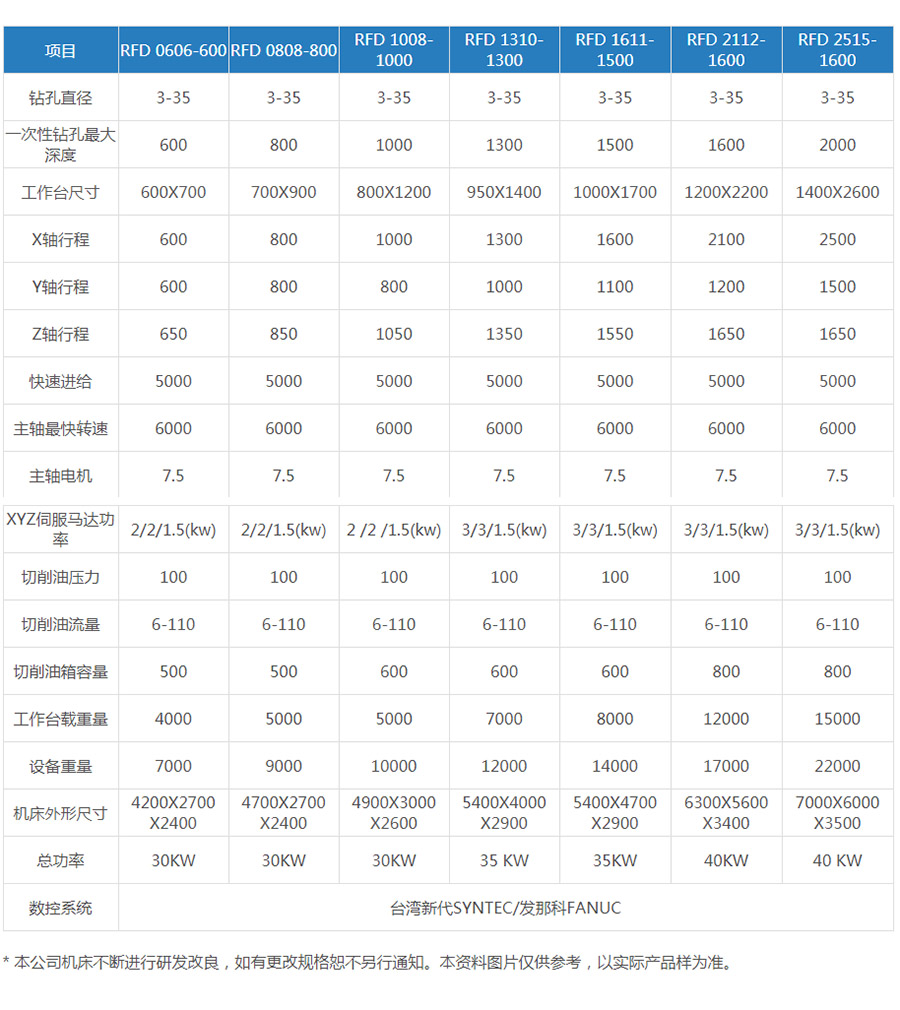

三、 技術參數
以下是OFFICE 版本的文檔（請下載使用）
| RFD 三軸系列數控深孔鉆床 3-AXIS STANDARD RFD SERIES CNC DEEP HOLEDRILLING | ||||||||
| 技術參數/TECHNICAL PARAMETERS | ||||||||
| 項? | 單位 | RFD0606-600 | RFD0808-800 | RFD1008-1000 | RFD1310-1300 | RFD1611-1500 | RFD2112-1600 | RFD2515-1600 |
| 鉆孔直徑bore of drill hole(mm) | mm | Φ3-Φ35 | Φ3-Φ35 | Φ3-Φ35 | Φ3-Φ35 | Φ3-Φ35 | Φ3-Φ35 | Φ3-Φ35 |
| 一次性鉆孔深度Maximum depth of one-off drill hole(mm) | mm | 600 | 800 | 1000 | 1300 | 1500 | 1600 | 2000 |
| ?件臺尺寸Diameter of work palthfom | mm | 600X700 | 700X900 | 800X1200 | 950X1400 | 1000X1700 | 1200X2200 | 1400X2600 |
| X軸行程 X axis stroke(mm) | mm | 600 | 800 | 1000 | 1300 | 1600 | 2100 | 2500 |
| Y軸行程 Y axis stroke(mm) | mm | 600 | 800 | 800 | 1000 | 1100 | 1200 | 1500 |
| Z軸行程 Z axis stroke(mm) | mm | 650 | 850 | 1050 | 1350 | 1550 | 1650 | 1650 |
| 快速進給Rapid feeling(mm/min) | mm/min | 5000 | 5000 | 5000 | 5000 | 5000 | 5000 | 5000 |
| 主軸移動速度 Maximum rotary speed of spaindle(rpm) | rpm | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 |
| 主軸功率Spindle power(KW) | KW | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 |
| X,Y Z 伺服馬達功率 XYY service motor power | KW | 2/2/1.5(KW) | 2/2/1.5(KW) | 2/2/1.5(KW) | 3/3/1.5(KW) | 3/3/1.5(KW) | 3/3/1.5(KW) | 3/3/1.5(KW) |
| 切削油壓力Pressure of cutting oil pump （kg/c㎡） | kg/c㎡ | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| 切削油流量 oil pump capacity of hydraulic pump(L/min) | L/min | 6-110 | 6-110 | 6-110 | 6-110 | 6-110 | 6-110 | 6-110 |
| 切削油箱容量capacity of cutting oil tank | mm/min | 500 | 500 | 600 | 600 | 600 | 800 | 800 |
| ?作臺載重量 load weight of work platform(kg) | kg | 4000 | 5000 | 5000 | 7000 | 8000 | 12000 | 15000 |
| 設備重量 Net weight of equipment(kg) | kg | 7000 | 9000 | 10000 | 12000 | 14000 | 17000 | 22000 |
| 機床外形尺?External size of machine tool(mm) | mm | 4200X2700X 2400 | 4700X2700X 2400 | 4900X3000X 2600 | 5400X4000X 2900 | 5400X4700X 2900 | 6300X5600X 3400 | 7000X6000X 3500 |
| 機床總功率Total power of machine tool | 30kw | 30kw | 30kw | 35kw | 35kw | 40kw | 40kw | |
| 機床控制系統 Machtool control system | 臺灣新代SYNTEC/發那科FANUC | |||||||
| 本公司機床不斷進?研發改良，如有更改規格恕不另?通知。本資料圖?僅供參考，以實際產品樣為準。 | ||||||||
| RFD 三軸系列數控深孔鉆床 3-AXIS STANDARD RFD SERIES CNC DEEP HOLEDRILLING | ||||||||
| 機床?柱、底座、滑臺及?作臺等主部件均使?鑄件制作，變形量?，精度?量?，量?，精度?. processed and the e?ective processing depthis 2000mm in maximum | ||||||||
| 加?范圍?，可加?孔徑3mm-35mm，有效加?深度?次最?可達 The processing scope is large,the bores of 3mm-35mmm can be processed and the efficetive processing depfen 2000mm in maximum foronce | ||||||||
| 超寬?作空間設計，更便于?型?件的裝夾和加?。The wide work space in design facilitates the clamping and processing of large workpiece. | ||||||||
