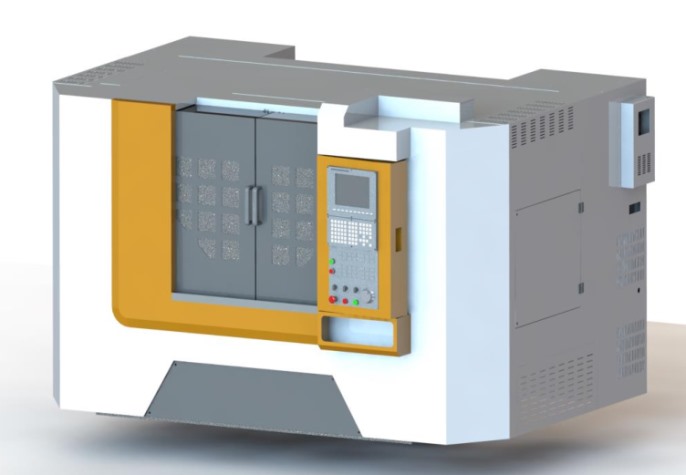

雙主軸車床CK6146L-M 技術文件
產品型號：雙主軸車床CK6146L-M 技術文件
產品名稱：雙主軸車床CK6146L-M 品牌：大英新代
|
品名 |
規格型號 |
單位 |
數量 |
單價（萬） |
稅點（17%） |
備注 |
|
雙主軸數控車床 |
雙主軸車CK6146L-M |
臺 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
.
一、報價單PRODUCTS QUOTE
|
序號 |
規 格 型 號 |
CK6146L-M |
|
|
|
|
||||
|
主 要 配 置 IMPORTANT CONFIGURATION |
||||||||||
|
1 |
控 制 器： |
SYNTEC(新代) |
||||||||
|
2 |
結 構： |
雙主軸、雙XZ軸 |
||||||||
|
3 |
主軸規格： |
A2-5 |
||||||||
|
4 |
快移速度： |
X﹨Y: 18m/min Z: 18m/min |
||||||||
|
5 |
裝刀方式： |
排刀 |
||||||||
|
標 準 配 置 STAND CONFIGURATION |
||||||||||
|
1 |
集中式自動潤滑系統 |
6 |
高速旋轉油缸 |
|||||||
|
2 |
工作結束警示燈 |
7 |
拉桿、鎖套 |
|||||||
|
3 |
液壓系統 |
8 |
說明書 |
|||||||
|
4 |
冷卻系統 |
|
|
|||||||
|
5 |
工作燈照明 |
|
|
|||||||
|
總價 |
￥ |
大 寫 |
|
|||||||
|
交期 |
|
|||||||||
|
付款條件 |
|
|||||||||
|
備 註 |
此報價不含稅。含稅另加10% |
|||||||||
二、技術參數
|
機 型 |
CK6146L-M |
|
X軸行程 |
820㎜ |
|
Z軸行程 |
260㎜ |
|
刀架中心高 |
50mm |
|
最大加工直徑 |
440mm |
|
刀臺 |
|
|
刀臺尺寸 |
150*480 |
|
主 軸 |
|
|
主軸型號 |
A-5 |
|
主軸通孔 |
45mm |
|
主軸轉速 |
5000r/m |
|
伺服電機 |
|
|
主軸功率 |
7.5kw |
|
進給軸功率 |
X/Z：2.0 kw |
|
其他參數 |
|
|
機床重量 |
3800kg |
|
機床尺寸 |
2600*1790*1900 |
|
機床最大功率 |
12KW |
|
重復定位精度 |
±0.003 |
|
刀柄 |
16*16 鉆頭20 |
三、標準配件明細 STAND CONFIGURATION & PLACE OF ORIGIN
|
序 號 |
標 準 配 置 |
型號 |
|
1 |
數控系統 |
新代 |
|
2 |
XZ伺服驅動器 4KW |
新代包套 |
|
3 |
XX伺服電機2KW |
|
|
4 |
主軸伺服驅動11KW |
|
|
5 |
主軸電機5.5KW |
|
|
6 |
高速中空回轉缸 |
臺灣 |
|
7 |
自動潤滑系統 |
臺灣 |
|
8 |
臺灣液壓站 |
臺灣 |
|
9 |
冷卻系統 |
自動循環 |
|
10 |
絲桿/導軌 X/Z |
臺灣上銀 |
|
11 |
套筒 |
臺灣通福 |
|
12 |
鑄鐵底坐 |
連體鑄件 |
|
13 |
報警燈 |
LED3色 |
|
14 |
機架刀架 |
整體排刀座 |
|
15 |
延長桿 |
ER20 |
|
16 |
鎖套 |
46# 二個 |
|
17 |
拉桿 |
二條 |
|
18 |
工具 |
內六角一套 |
|
19 |
說明書 |
一套 |
|
20 |
|
|
|
21 |
|
|
|
22 |
|
|
|
23 |
|
|
四、 技術服務要求 ：TECHNOLOGY SERVICES PROJECT
4.1、安裝調試：賣方負責在買方現場免費安裝、調試設備，並對操作維修人員現場進行免費培訓。
4.2、技術支援：賣方提供有效的技術支援，可根據需方加工產品特性，進行加工程式優化及機床參數調整。為需方加工產品所用夾具、治具在設計應用方面，提供支援。
五、驗收標準及驗收程式： ACCEPTANCE CONTENT
5.1、驗收標準：按技術要求及參數，要求進行。
5.2、驗收程式：
5.2.1、在賣方工廠調試完畢，買方可進行預驗收，檢驗幾何精度和定位精度並加工標準試件，實現加工精度和加工範圍，檢驗合格後雙方簽字生效方可發貨。
5.2.2、在買方工廠安裝、調試完備進行最終驗收，按國標（GB/T8771.2-1998）和技術協定內容檢驗設備幾何和位置精度並加工標準試件，檢驗所加工產品精度，檢驗合格後，雙方簽字生效。
5.2.3、檢驗結果，以終驗收為準。
六、交貨及驗收 ：DELIVERY & ACCEPTANCE
1、 客戶可到本工廠進行機器驗收(費用由買方自行負責).
2、 貨物驗收地點為：供方工廠。供方運送貨物到需方指定地點時，需方應按本合同規定的時間支付貨款。若有品質異議應在收到貨物後七日內書面向供方提出，否則視為品質合格。
3、 供方負責運送到需方單位（叉車卸貨、人工等其他費用自理）。
4、 需方提前準備好調試機床所需的液壓油、導軌油、切削液等。
七、 機床工作環境
1、 電壓：~380V±10%
2、 頻率： 50±1HZ
3、環境溫度：5~40°C
4、相對濕度：<90%
八、 售后服務
1、供貨方承諾主機機械部分質保期限壹年，數控系統質保期叁年，自終驗收合格簽字之日計算。在質保期內，如出現設備質量非人為問題，供貨方在接到需方通知后4小時內確定具體情況及維護方法。如需要派遣服務人員2天內到達需方工廠維修，如遇到特殊情況雙方協商處理，費用由供貨方負擔。超出保修期外供貨方按實際發生成本收取配件及人工差旅費等！
