產品展示

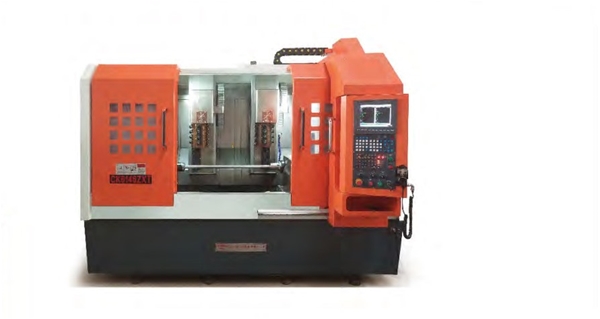

CK6146雙Y軸雙主軸車床
產品型號：CK6146雙Y軸雙主軸車床 技術文件
產品名稱：雙主軸車床 品牌：大英新代
|
品名 |
規格型號 |
單位 |
數量 |
單價（萬） |
稅點（17%） |
備注 |
|
雙主軸數控車床 |
CK6146雙Y軸雙主軸車床 |
臺 |
|
|
|
|
|
機型項目 |
部件名稱及單位 |
CK6146雙Y軸雙主軸車床 |
|
第一軸加工范圍 |
最大回轉直徑 |
￠500mm |
|
|
最大切削長度 |
￠240mm |
|
|
最大切削直徑 |
260mm |
|
|
主軸棒料最大直徑 |
￠45mm |
|
第二軸加工范圍 |
最大回轉直徑 |
￠500mm |
|
|
最大切削長度 |
￠300mm |
|
|
最大切削直徑 |
￠260mm |
|
|
主軸棒料最大直徑 |
￠36mm |
|
第一軸行程 |
X軸有效行程 |
470mm |
|
|
Z軸有效行程 |
250mm |
|
|
Y軸有效行程 |
470mm |
|
|
快速移動速度 |
18M/MIN |
|
第二軸行程 |
X軸有效行程 |
470mm |
|
|
Z軸有效行程 |
1270mm |
|
|
Y軸有效行程 |
470mm |
|
|
快速移動速度 |
18M/MIN |
|
精密
|
重復定位精密 |
± 0.005 |
|
第一主軸 |
主軸鼻端 |
A2-5 |
|
|
最高轉速（r/min） |
4000r/m |
|
|
主軸通孔 |
56 |
|
|
主軸形式 |
皮帶傳動 |
|
第二主軸 |
主軸鼻端 |
A2-4 |
|
|
最高轉速（r/min） |
6000r/m |
|
|
主軸通孔 |
45 |
|
|
主軸形式 |
電主軸 |
|
第一動力頭 |
動力頭傳動方式 |
齒輪 |
|
|
動力頭規格 |
ER25 |
|
|
動力頭最高轉速（r/min） |
4000 |
|
第二動力頭 |
動力頭傳動方式 |
齒輪 |
|
|
動力頭規格 |
ER25 |
|
|
動力頭最高轉速（r/min） |
4000 |
|
雙主軸聯動加工精度 |
重復定位精密 |
± 0.004 |
|
刀架 |
刀柄規格 |
20*20 |
|
|
鏜孔刀架規格 |
￠20 |
|
機器重量 |
設備凈重(kg ) |
≈5000 |
|
機床尺寸 |
長*寬*高 |
3700*2400*2200 |
