產品展示

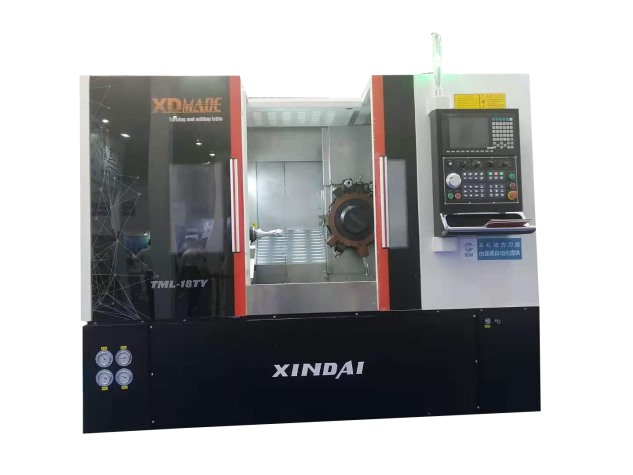

帶Y軸動力刀塔數控車床 TML-18TkY 技術參數
產品型號: 帶Y軸動力刀塔數控車床 TML-18TkY 技術文件
產品名稱： 帶Y軸動力刀塔數控車床 品牌：大英新代
|
品名 |
規格型號 |
單位 |
數量 |
單價（萬） |
稅點（17%） |
備注 |
|
帶Y軸動力刀塔數控車床 |
帶Y軸動力刀塔數控車床TML-12TKY |
臺 |
|
|
|
|
機床特點：1、該機床整體鑄件床身，床身床腳采用樹脂砂鑄造，時效處理，采用超音頻淬火。結構穩定，剛性可靠。
2、該機床內防護為整體移動內防護，比傳統機床內防護效果提升70%。有效阻擋了鐵渣和切屑水和雜物進入絲桿導軌，更好防護了電器設備，不僅有利有機床的保養和清洗工作，更延長了機床的使用壽命，
3、Z軸采用日本小巨人設計結構，導軌為水平臺階式放置。大大提高了導軌的耐磨性和剛性。
4.機床使用自動潤滑計量油排，確保每個需要潤滑的位置都有潤滑油進入，
5、機床控制系統和伺服均采用總線絕對值，開機不用回零點。
|
機型項目 |
部件名稱及單位 |
TML-12TY |
TML-12TkY |
TML-18TY |
|
加工范圍 |
床身上最大回轉直徑 |
￠480mm |
￠500mm |
￠500mm |
|
托板上最大加工直徑 |
￠350mm |
200mm |
￠350mm |
|
|
加工最大長度 |
380mm |
380mm |
380mm |
|
|
最大棒料通孔直徑 |
￠45mm |
￠45mm |
￠45mm |
|
|
進給 |
X軸最大行程 |
450mm |
450mm |
450mm |
|
Y軸最大行程 |
180mm |
180mm |
180mm |
|
|
Z軸最大行程 |
450mm |
450mm |
450mm |
|
|
X軸快速移動速度 |
24M/MIN |
24M/MIN |
24M/MIN |
|
|
Z軸軸快速移動速度 |
24M/MIN |
24M/MIN |
24M/MIN |
|
|
重復定位精密 |
± 0.004 |
± 0.004 |
± 0.004 |
|
|
導軌型式 |
線軌 |
線軌 |
線軌 |
|
|
主軸 |
套筒主軸單元（型號） |
A2-5 |
A2-5 |
A2-5 |
|
卡盤尺寸 |
6 |
6 |
6 |
|
|
主軸電機功率 |
7.5 |
7.5 |
7.5 |
|
|
主軸最高轉速（r/min） |
4000r/m |
4000r/m |
4000r/m |
|
|
主軸通孔直徑 |
56 |
56 |
56 |
|
|
刀架 |
刀塔類型 |
動力刀塔12工位 |
動力刀塔12工位 |
動力刀塔18工位 |
|
動力刀座型號 |
BMT55 |
BMT45 |
BMT40 |
|
|
刀柄規格 |
25 |
20 |
20 |
|
|
鏜孔刀架 |
￠40/32 |
￠32/25 |
￠32/25 |
|
|
相鄰換刀時間 |
0.35 |
0.35 |
0.35 |
|
|
|
20 |
20 |
20 |
|
|
|
|
|
|
|
|
尾座 |
尾座套筒行程 |
/ |
80/350 |
/ |
|
尾座套筒直徑 |
/ |
80 |
/ |
|
|
尾座形式 |
/ |
液壓/伺服尾座 |
/ |
|
|
尾座套筒錐度（莫氏） |
/ |
4# |
/ |
|
|
規格 |
設備凈重(kg ) |
≈3600 |
≈3600 |
≈3600 |
|
長*寬*高 |
2600*2000*2000 |
2600*2000*2000 |
2600*2000*2000 |
|
|
其它 |
加購配置 |
卡盤，排屑機 |
卡盤，排屑機 |
卡盤，排屑機 |
|
適用于 |
車、鉆、攻、銑（盤類） |
車、鉆、攻、銑（盤類、軸類） |
車、鉆、攻、銑（盤類、軸類） |
