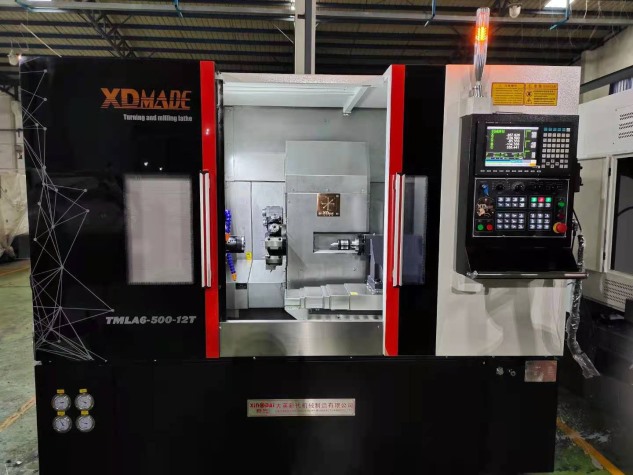

技術文件產品型號：TMLA6-500-12T 帶動力刀塔帶尾座（帶Y軸） 數控車床
產品名稱：52帶動力刀塔帶尾座（帶Y軸） 數控車床 品牌：大英新代
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
.
TMLA6-500-12T 車銑復合機 機床特點：
1.機床整體鑄件床身，床身床腳采用樹脂砂鑄造，實效處理，采用超音頻淬火。結構穩定，剛性可靠。
2.機床內防護為整體移動內防護，比傳統機床內防護效果提升百分之七十。有效阻擋了鐵渣和切削水和雜物進入絲桿導軌，更好防護了電器設備。不僅有利于機床的保養和清理工作，更加延遲了機床的使用壽命。
3.Z軸采用日本小巨人設計結構,導軌為水平臺階式放置，大大提高了導軌的耐磨性和剛性
4.機床使用自動潤滑計量油排，確保每個需要潤滑的位置都有潤滑油進入。
5.機床控制系統和伺服均可采用總線絕對值，開機不用回零點。
|
機型 配置 |
TMLA6-500-12T |
|
數控系統 |
新代22TB |
|
XYZ軸伺服驅動 |
臺灣新代 |
|
XYZ軸伺服電機 |
新代X/Z1.7KW/Y1.1KW |
|
動力頭電機伺服 |
臺灣新代3KW |
|
主軸驅動（品牌） |
臺灣新代11KW |
|
主軸電機（品牌） |
臺灣新代7.5-11KW |
|
主軸類型(通福） |
A2-5 |
|
主軸結構 |
套筒主軸 |
|
主軸通孔 |
56 |
|
主軸最大通過棒料 |
45 |
|
導軌 |
上銀或銀泰 |
|
X軸導軌寬度 |
35 |
|
Z軸導軌寬度 |
35 |
|
Y軸導軌寬度 |
30 |
|
絲桿 |
上銀或銀泰 |
|
絲桿直徑 |
X32/Z 40/Y 40 |
|
底座 |
鑄件 |
|
底座結構 |
整體鑄件 |
|
出渣口位置 |
后 |
|
水箱位置 |
外置 |
|
X軸行程 |
560 |
|
Z軸行程 |
400 |
|
Y軸行程 |
100 |
|
最大回轉直徑 |
400 |
|
頂針間最大加工長度 |
300 |
|
刀臺回轉直徑 |
|
|
油缸(朝銓） |
高速油缸 |
|
成套液壓站 |
有 |
|
自動潤滑油泵 |
有 |
|
冷卻系統(廣東精匠） |
有 |
|
三色報警燈 |
有 |
|
拉桿 |
本廠制 |
|
縮套 |
本廠制 |
|
刀架 |
原裝4個 |
|
夾頭2個 |
46# |
|
說明書、工具 |
有 |
|
延長桿2條 |
有 |
|
動力頭 |
90度2個、0度2個ER32 |
|
液壓卡盤 |
選配6寸 |
|
液壓尾頂 |
無 |
|
排屑機 |
選配 |
|
刀塔 |
12工位Y軸動力刀塔（330） |
|
主軸分度功能 |
有 |
