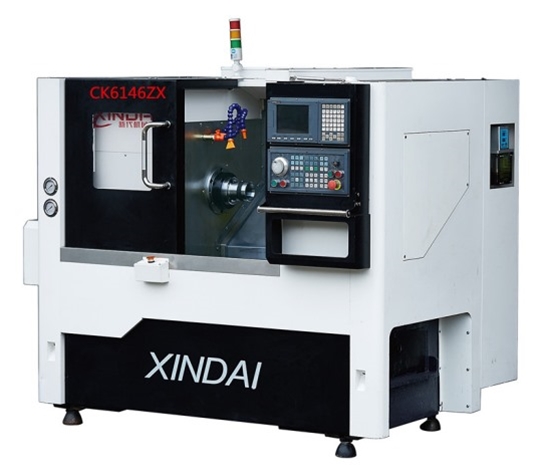

CK6145ZX數控車床（排刀機）
技術文件產品型號：CK6145ZX數控車床（排刀機）（X軸最大行程 800mm Z軸最大行程 280mm）
產品名稱：46數控車床(排刀機) 品牌：大英新代
|
品名 |
規格型號 |
單位 |
數量 |
單價（萬） |
稅點（17%） |
備注 |
|
46數控車床(排刀機) |
CK6145ZX數控車床（排刀機） |
臺 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
一、基本配置
|
序號 |
規格型號 |
數量 |
價格(單價） |
價格(計價） |
合計 |
|
1
|
CK6145ZX （X行程800mm) |
1臺 |
|
|
|
|
2
|
（選配）8寸卡盤（品牌：千島/銓鑫） |
1臺 |
|
|
|
主 要 配 置 |
||
|
1 |
機床控制器： |
臺灣新代6TA-E |
|
2 |
X軸驅動器及電機: |
臺灣新代驅動、電機（帶剎車1.7KW） |
|
3 |
Z軸驅動器及電機: |
臺灣新代驅動、電機（不帶剎車1.7KW） |
|
4 |
主軸伺服驅動器： |
阿爾法伺服驅動5.5KW |
|
5 |
主軸伺服電機： |
阿爾法伺服電機5.5KW |
|
6 |
絲桿： |
臺灣上銀或者銀泰P4 |
|
7 |
導軌： |
臺灣上銀或者銀泰P4 |
|
8 |
主軸： |
通福主軸（進口軸承） |
|
9 |
機架材質： |
鑄件連體床身 |
|
標 準 配 置 STAND CONFIGURATION |
||
|
1 |
自動潤滑系統 |
|
|
2 |
液壓夾緊系統 |
|
|
3 |
三色LED 指示燈 |
|
|
4 |
冷卻系統 |
|
|
5 |
工作照明燈 |
|
|
6 |
拉桿、鎖套個一件 |
|
|
7 |
夾頭2個、延長桿2條、刀架標配6個（2個鏜孔、4個排刀） |
|
|
8 |
內六角扳手和說明書個一套 |
|
|
9 |
|
|
|
其他要求 |
|
|
二、價格
|
總價 |
RMB： |
大寫 |
|
備注： 含增值稅○ 不含稅● |
|
交期 |
定貨期為15-25個工作日貨到貴公司（如有特別要求簽合同時要特別說明） |
|||
|
付款方式 |
預付定金50%，發貨前付40%，貨到后安裝調試無誤付10%一個星期內付清.（如有特別要求簽合同時要特別說明） |
|||
|
售后服務 |
保修壹年（提供電話支持和免費上門維修維護；免費提供配件和更換配件） |
|||
|
終身維護 |
終身維護（一年后提供電話支持，如果上門服務更換配件；只收材料費和人工費用）。 |
|||
|
其他 |
|
|||
三、運輸及準備事項
1、賣方負責把機床運送到買房指定地點。中途一切費用由賣方負責。
2、機床到買方指定地點后，卸車費用由買方負責，賣方協助卸車，和搬運到指定地點。
3、買方需要準備物品：抗磨液壓油（一臺機28L）、導軌油、切削液、電纜線等必備物品。
四、主要技術參數指標
|
導軌滑動方式 |
直線導軌 |
|
|
價格范圍 |
X軸最大行程 |
800mm |
|
Y軸最大行程 |
無 |
|
|
Z軸最大行程 |
280mm |
|
|
最大回轉直徑 |
380mm |
|
|
刀臺回轉直徑 |
99mm |
|
|
移動速度 |
X軸G00速度 |
24M/MIN |
|
Y軸G00速度 |
|
|
|
Z軸G00速度 |
24M/MIN |
|
|
主軸 |
型號 |
A2-5 |
|
主軸通孔 |
56 |
|
|
主軸最高轉速 |
4000r/m |
|
|
最大通過棒料 |
45mm |
|
|
刀架 |
排刀方式 |
排刀 |
|
刀柄型號 |
排刀16*16 鏜孔20 |
|
|
機床重量 |
設備凈重(T) |
2.6T |
|
機床尺寸 |
長*寬*高（mm） |
1900*1550*1780 |
|
|
|
|
五、機床特點
1、該機床整體鑄件床身，床身床腳采用樹脂砂鑄造，實效處理，采用超音頻淬火。結構穩定，剛性可靠。
2、該機床內防護為整體移動內防護，比傳統機床內防護效果提升百分之七十。有效阻擋了鐵渣和切削水和雜物進入絲桿導軌，更好防護了電器設備。不僅有利的機床的保養和清理工作，更加延遲的機床的使用壽命。
3、Z軸采用日本小巨人設計結構，導軌為水平臺階式放置，大大提高了導軌的耐磨性和剛性。
4、機床使用自動潤滑計量油排，確保每個需要潤滑的位置都有潤滑油進入。
六 技術服務要求：
1、安裝調試：賣方現場免費安裝、調試設備，并對操作人員進行簡單培訓，如操作人員無操作經驗，短時間無法進行正常生產，操作人員需到我公司進行培訓，吃住自負。
2、技術支援：賣方提供有效的技術支援，可跟根據產品的技術特性，進行加工程序優化參考。為賣方所需要加工的產品的夾具、治具在設計應用方面提供支援。
3、保修期限：機床驗收后，機床提供12個月免費保修，保修期內免費維修服務，且服務及時有效。若機床出現非機床自身質量問題引起的維修，賣方需要收取服務費。
4、服務時間承若：賣方在接到機床故障報修2個小時內做出處理。如需要到現場，24個小時內，售后服務人員到現場處理（省內）。
5、保修期滿后服務：保修期滿后，賣方可長期向買方提供全面優惠的易損維修配件。且維修配件以賣方的采購成本賣向買方提供。如需賣方到現場更換，需另收人工差旅費。
七、驗收：
1、驗收標準：安裝技術要求標準進行驗收。或者按照客戶訂單要求進行驗收。
2、在買方工廠進行安裝、調試完成進行最終驗收，按國標（GB/T8771.2-1998）和技術協定內容驗收設備幾何和位置精度并加工標準試件，雙方確認。
3、客戶可到本工廠進行機床驗收(費用由買方自行負責).
4、賣方在安裝、調試好機床身邊后，買方應在<<驗收合格>>單或者送貨單上面簽字，若有品質異議應在收到機床后七日內書面向供方提出，否則視為品質合格。
八、其他事項：
其他未寫明事項由買賣雙方協商處理。
