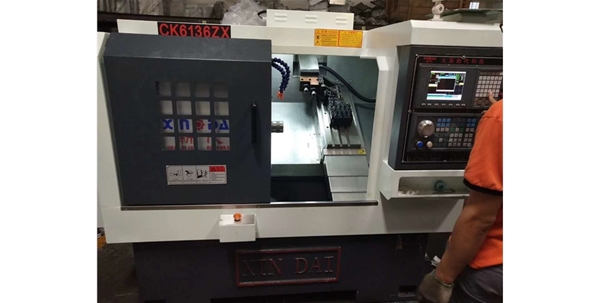

產品型號：CK6136ZX數控車床（排刀機）+ 端銑側銑互換動力頭（1組兩個頭）1組 （X軸最大行程 780mm Z軸最大行程 280mm）

產品名稱： 36數控車床(排刀機)    品牌： 大英新代

   我們非常樂意為貴公司提供優質的產品以及全面的技術服務，敝司將保證產品質量，提供完善的售前、售后服務！ 如您有任何疑問，請隨時我聯系。

 聯絡人： 溫先生  全國服務熱線：13929480028（帶微信功能，可加微信）

QQ: 897154365  E-Mail: jyfactory@163.com    http://www.china-cnc-lathe.com

品名	規格型號	單位	數量	單價（萬）	稅點（17%）	備注
36數控車床(排刀機)	CK6136ZX數控車床（排刀機）帶端銑側銑互換動力頭	臺

付款方式：

交貨時間：

型號：CK6136ZX數控車床（排刀機）+ 端銑側銑互換動力頭（1組兩個頭）1組 （X軸最大行程 780mm Z軸最大行程 280mm）



一、基本配置

序號		規格型號	CK6136ZX	數量	1臺	價格
主 要 配 置
1	機床控制器：		臺灣新代21TA（最新版）（買家指定）
2	X軸驅動器及電機:		日本安川（帶剎車0.85KW）（買家指定）
3	Z軸驅動器及電機:		日本安川（0.85 KW）（買家指定）
4	主軸伺服驅動器：		阿爾法伺服驅動4KW
5	主軸伺服電機：		阿爾法伺服電機3.7KW
6	絲桿：		臺灣上銀或者銀泰P4
7	導軌：		臺灣上銀或者銀泰P4
8	主軸：		臺灣普森 （買家指定）
9	機架材質：		鑄件連體床身
標 準 配 置 STAND CONFIGURATION
1	自動潤滑系統
2	液壓夾緊系統
3	三色LED 指示燈
	冷卻系統
	工作照明燈
	拉桿、鎖套個一件
	夾頭2個、延長桿2條、刀架標配6個（2個鏜孔、4個排刀）
	內六角扳手和說明書個一套
（客戶買家指定） 配 置 optional  CONFIGURATION
1.	端銑側銑互換動力頭（1組兩個頭）1組
2.	跟刀架1個
3.	內飾全防護鈑金

二、價格

總價	RMB：	大寫		備注： 含增值稅○     不含稅●
交期
付款方式
其他

三、運輸及準備事項

1、賣方負責把機床運送到買房指定地點。中途一切費用由賣方負責。

2、機床到買方指定地點后，卸車費用由買方負責，賣方協助卸車，和搬運到指定地點。

3、買方需要準備物品：抗磨液壓油（一臺機28L）、導軌油、切削液、電纜線等必備物品。

四、主要技術參數指標

導軌滑動方式		直線導軌
價格范圍	X軸最大行程	780mm
	Y軸最大行程
	Z軸最大行程	280mm
	最大回轉直徑	380mm
	刀臺回轉直徑	99mm
移動速度	X軸G00速度	24M/MIN
	Y軸G00速度
	Z軸G00速度	24M/MIN
主軸	型號	A-4
	主軸通孔	45
	主軸最高轉速	4000r/m
	最大通過棒料	35mm
刀架	排刀方式	排刀
	刀柄型號	排刀16*16  鏜孔20
機床重量	設備凈重(T)	2.3T
機床尺寸	長*寬*高	1900*1550*1780

 五、機床特點

1、該機床整體鑄件床身，床身床腳采用樹脂砂鑄造，實效處理，采用超音頻淬火。結構穩定，剛性可靠。

2、該機床內防護為整體移動內防護，比傳統機床內防護效果提升百分之七十。有效阻擋了鐵渣和切削水和雜物進入絲桿導軌，更好防護了電器設備。不僅有利的機床的保養和清理工作，更加延遲的機床的使用壽命。

      3、Z軸采用日本小巨人設計結構，導軌為水平臺階式放置，大大提高了導軌的耐磨性和剛性。

       4、機床使用自動潤滑計量油排，確保每個需要潤滑的位置都有潤滑油進入。



  六、 技術服務要求 ：

1、安裝調試：賣方現場免費安裝、調試設備，并對操作人員進行簡單培訓，如操作人員無操作經驗，短時間無法進行正常生產，操作人員需到我公司進行培訓，吃住自負。

2、技術支援：賣方提供有效的技術支援，可跟根據產品的技術特性，進行加工程序優化參考。為賣方所需要加工的產品的夾具、治具在設計應用方面提供支援。

3、保修期限：機床驗收后，機床提供12個月免費保修，保修期內免費維修服務，且服務及時有效。若機床出現非機床自身質量問題引起的維修，賣方需要收取服務費。

4、服務時間承若：賣方在接到機床故障報修2個小時內做出處理。如需要到現場，24個小時內，售后服務人員到現場處理（省內）。

5、保修期滿后服務：保修期滿后，賣方可長期向買方提供全面優惠的易損維修配件。且維修配件以賣方的采購成本賣向買方提供。如需賣方到現場更換，需另收人工差旅費。

七、驗收：

1、驗收標準：安裝技術要求標準進行驗收?；蛘甙凑湛蛻粲唵我筮M(jìn)行驗收。

2、在買方工廠進行安裝、調試完成進行最終驗收，按國標（GB/T8771.2-1998）和技術協定內容驗收設備幾何和位置精度并加工標準試件，雙方確認。

3、客戶可到本工廠進行機床驗收(費用由買方自行負責).

4、賣方在安裝、調試好機床身邊后，買方應在<<驗收合格>>單或者送貨單上面簽字，若有品質異議應在收到機床后七日內書面向供方提出，否則視為品質合格。

八、其他事項：

      其他未寫明事項由買賣雙方協商處理。
